Centrifugeuse à bol tubulaire série GF
Le type GF est principalement utilisé pour diverses suspensions difficiles à séparer dans l'industrie de la séparation, et est particulièrement adapté à la séparation liquide-liquide avec de petites différences de densité spécifique et à la séparation triphasée liquide-liquide-solide avec une petite quantité d'impuretés.
Principe de fonctionnement:
La centrifugeuse tubulaire se compose d'un corps de machine, d'une pièce motrice, d'un bol, d'un plateau collecteur de liquide et d'un siège de roulement d'entrée de liquide, etc. Au-dessus du bol se trouve la broche flexible et en bas se trouve le roulement flottant d'amortissement.La broche est couplée à la roue menée par un tampon sur le siège d'accouplement.Le moteur transmet la puissance à la roue motrice via la courroie d'entraînement et la roue de tension, permettant ainsi au coup de tourner autour de son propre axe à grande vitesse, pour former un fort champ de force centrifuge.Le matériau est injecté à l'intérieur depuis l'entrée de liquide au fond, et la force centrifuge oblige le liquide de clarification à s'écouler vers le haut le long de la paroi interne du bol, et le liquide de clarification s'écoule par la sortie.Le dépôt solide dans le bol sera déchargé manuellement après l'arrêt de la machine.
Détails Images
Le bol de séparation à l'intérieur du modèle GF
Le bol est la partie principale de la centrifugeuse tubulaire, entièrement en acier inoxydable 304, l'acier inoxydable 316L est disponible.Le contenu solide séparé sera situé à l’intérieur du bol qui sera déchargé manuellement une fois la séparation effectuée.
Le moteur de la centrifugeuse tubulaire
Nous pouvons fournir un moteur normal standard ou un moteur antidéflagrant.L'alimentation normale est de 380 V, 50 Hz, triphasée, 2,2 kW.Différentes tensions selon les pays peuvent être personnalisées.Tels que 220 V ou 415 V, 50 Hz ou 60 Hz, monophasé ou biphasé.

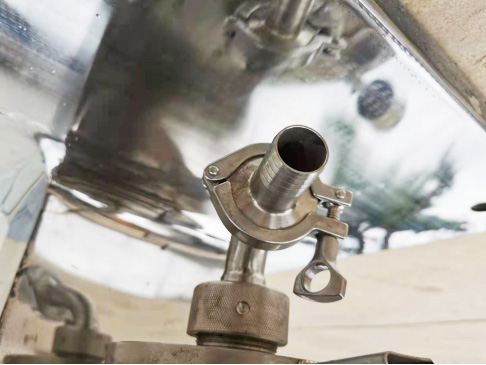

L'entrée d'alimentation
L'entrée d'alimentation en liquide brut se trouve au bas de la machine.Toute la partie en contact avec le liquide brut est en acier inoxydable 304, de l'acier inoxydable 316 peut également être requis.L'utilisateur peut utiliser une pompe ou un réservoir d'alimentation en position haute-basse pour se nourrir.

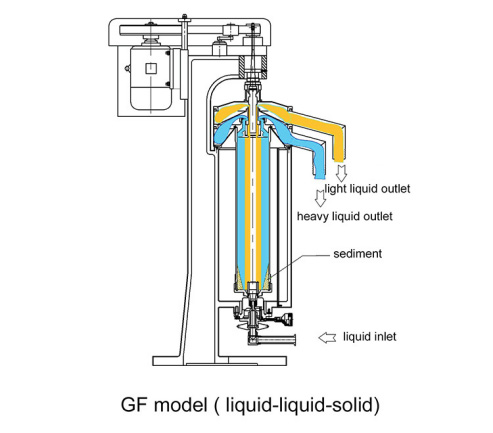

Le principe de fonctionnement de la sortie de liquide
1. La centrifugeuse tourne à grande vitesse pour atteindre une vitesse de travail appropriée (la vitesse peut être ajustée sur le panneau de commande), et la suspension mélangée est alimentée en continu par le bas, et la suspension est superposée sous l'action de la force centrifuge ;
2. Les deux liquides contenus dans la suspension ont une densité différente et sont incompatibles entre eux.La phase liquide monte en spirale progressivement de bas en haut jusqu'à la partie supérieure du rotor.La phase liquide avec une densité plus petite est évacuée par la sortie de liquide léger, et la phase liquide avec une densité plus grande est évacuée par la sortie de liquide lourd ;
3. La densité de phase solide est la plus grande et elle se déposera à l'intérieur du bol.Une fois les solides collectés, éteignez la centrifugeuse et retirez manuellement le rotor pour le nettoyage des scories ;
4. Après avoir nettoyé les scories, vous devez réinstaller le rotor, puis démarrer le prochain processus de séparation.
Application : le séparateur tubulaire est principalement utilisé pour séparer tous types de suspensions difficiles à séparer, particulièrement adapté à la séparation de suspensions solide-liquide avec une concentration légère, une viscosité élevée, des particules fines et une très faible gravité différentielle des deux phases.tels que la clarification d'extraits de plantes, de diverses liqueurs médicinales, de médicaments liquides, de liquides oraux, l'extraction de peinture, de colorants, ainsi que diverses protéines, algues, gels de fruits et la purification de solutions de caoutchouc, de goudron de houille, de graphite, de saponine, de pectine. , sirop, mycélium vaccinal et toutes sortes de glucose ;résine de raffinage et solution de latex, enzyme (SOD) d'oxyde, divers types d'albumines, le glucoside du savon, etc.
Domaine appliqué
spécification
Modèle |
GF45 |
GF75 |
GF105 |
GF125 |
GF150 |
Diamètre intérieur (mm) | 45 | 75 | 105 | 125 | 142 |
Vitesse de rotation (r/min) | 30000 | 19000 | 16300 | 15000 | 14000 |
Volume(L) | 0.4 | 2.2 | 6 | 8 | 10 |
Facteur de séparation (w²r/g) | 21168 | 15700 | 15620 | 15750 | 15700 |
Productivité (débit d'eau) (kg/h) | 100 | 600 | 1200 | 1500 | 2500 |
Puissance (kw) | 0.55 | 1.5 | 2.2 | 3.0 | 3.0 |
Poids (kg) | 90 | 300 | 570 | 610 | 665 |
Dimensions (mm)(L*W*H) | 480*460*800 | 760*450*1120 | 840*500*1600 | 900*550*1600 | 1020*600*1600 |
